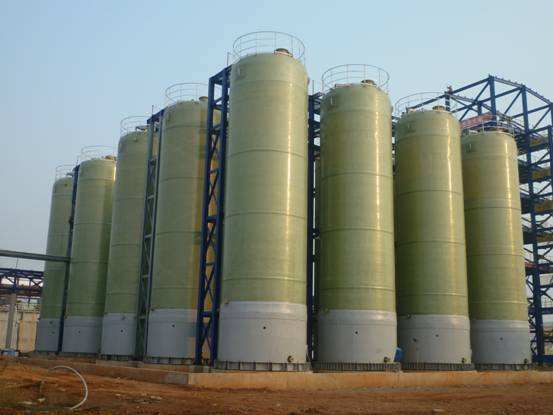

介質特點: 鹽酸是一種極具揮發性的強酸。濃度在0～38%之間,密度為1.100～1.189Kg/L。

容積范圍：0.5m3～100m3均可，現場纏繞制作可達1500m3；

內徑范圍：直徑DN600～DN4000。現場纏繞直徑為4m～25m；

法蘭標準：各種標準均可，根據用戶的要求選配；

主要款式：以平底立式、圓底臥式為主；

外觀顏色：半透明淺綠色，特殊要求要添加膠衣或色槳改變外觀顏色；

固定支腳：可按用戶的要求選配，材質選用玻璃鋼、碳鋼（襯玻璃鋼防腐）或不銹鋼等；

安全配件：爬梯、扶欄，材質選用碳鋼（外涂防銹漆）或不銹鋼等；

液位配件：玻璃液位計，PVC液位計；

其他配件：玻璃鋼鹽酸罐標準配備還需玻璃鋼吸收罐，以滿足環保的要求。



玻璃鋼罐是眾多玻璃鋼制品中的一種，其是由樹脂和玻璃纖維纏繞而成的一種新型罐體，其耐腐蝕，高強度，使用壽命長。但是雖然很多人都知道，玻璃鋼鹽酸罐中含有樹脂的成分，然而并不曉得含量是多少。玻璃鋼鹽酸罐檢測樹脂含量的試驗步驟

1）試樣制備按總則的規則。實驗資料厚度小于5mm時，試樣的厚度取原始厚度；當實驗資料厚度大于5mm時，放棄原始厚度，但取其它方向的尺寸等于或小于5mm。　

2）試樣外觀反省按總則規則。　

3）試樣用蘸有溶劑的軟布擦拭后進行一下解決①在干燥室防置24h；②80℃干燥2h放入干燥器內冷卻至室溫；　

4）在600±20℃茂福爐內加熱坩堝10~20min，而后放在干燥器中，冷卻至室溫，稱重，精確到0.1mg。　

5）制備好的試樣放在坩堝中進行稱重，準確到0.1mg；　

6）把盛有試樣的坩堝放入茂福爐內進行灼燒：①升溫到350~400℃，半個小時左右，②升溫至600±20℃，直到試樣中的一切碳全副隱沒。這個時分環氧、聚酯玻璃鋼均需30分鐘左右，酚醛玻璃鋼需求90~120分鐘。　

7）把帶有剩余物的坩堝從茂福爐中取出，放在干燥器內冷卻進行稱重準確到0.1mg。　

8）反復灼燒，恒溫，冷卻，稱重，曉得兩次稱重后果不差1mg為止。

以上就是檢測玻璃鋼鹽酸罐中樹脂含量的方法，希望能夠對大家有所幫助。

如果想長期考慮，那么玻璃鋼材質是必選的，它是一種高質量材料，所使用的樹脂會不同，所以質量會比較輕但不會很硬，機械強度也是很高的，它具有良好的耐腐蝕性，這是很關鍵的，鹽酸是一種具有很強揮發性的物體，雖然無色，但是它的腐蝕性很強，如果選用一般的材質去存放鹽酸，必然不能夠存放很久，如塑料材料，它成本低，卻只能用在短期的需要，不能長期存放，否則無法承受它的腐蝕性，所以在這一點上，玻璃鋼材質就顯明它的優勢。
