臥式玻璃鋼儲罐的設計規范與技術要求：

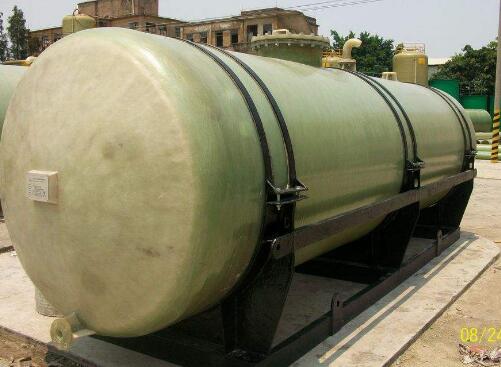

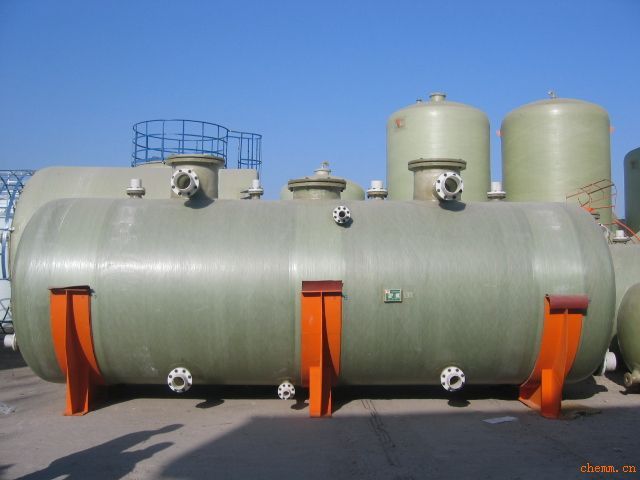

臥式玻璃鋼儲罐通常為帶鞍座支撐，鞍座分金屬鞍座、水泥鞍座兩種，在酸、堿腐蝕性強的環境下，金屬鞍座需要做玻璃鋼防腐處理。儲罐多用于有高度限制，但安放位置較大的車間里面，相同體積數的儲罐，因罐體壁厚比立式儲罐厚，同時臥式儲罐必須帶鞍座，所以臥式儲罐比立式儲罐成本要多，售價要貴。

臥式玻璃鋼儲罐的設計規范：

--采用E-galss高張力、多層次、多角度、多切點、包封頭、整體充氣袋式纏繞法

--滿足易燃介質及環境阻烯的需要

--滿足有機、無機溶劑及具有化學、電化學腐蝕性介質的儲存、中轉和生產需要

--滿足非電解質流體的中轉、輸送、消除靜電的需要

--滿足抗各式支承剪切及掩埋與荷載的力學要求

纖維纏繞玻璃鋼可以改變樹脂系統或增強材料來高速玻璃鋼貯罐及非標裝置的物理化學性能，以適應不同介質和工作條件的需要。通過結構層厚度、纏繞角和壁厚結構和設計來調整罐體的承載能力，制成不同壓力等級或某些特殊性能的玻璃鋼貯罐及非標裝置。

臥式玻璃鋼儲罐的技術要求：

1.玻璃鋼法蘭標準：各種標準均可，根據用戶的要求選配；

2.外觀顏色：半透明淺綠色，特殊要求要添加膠衣或色槳改變外觀顏色；

3.固定鞍座：可碳鋼（襯玻璃鋼防腐）或不銹鋼材質；

4.安全配件：爬梯、扶欄，材質選用碳鋼（外涂防銹漆）或不銹鋼等；

5.液位配件：玻璃液位計，PVC液位計；

6.圓底臥式玻璃鋼罐產品設計依據：按客戶的具體要求設計制造，同時參考國家、行業的相關設計規范。《玻璃鋼化工設備設計規定》HG/T20696-1999 《塑料設備》HG20640-1997 《玻璃鋼容器結構與設計》 BS4994:1987 《玻璃鋼儲槽標準系列》HG21504.1-2-92 《纖維纏繞增強塑料儲罐》 JC/T587-1995 《出口標準》STMD3299

臥式玻璃鋼儲罐的設計規范與技術要求就是這些，只要嚴格按照設計規范和技術要求操作，才能生產出質量好的產品。

臥式玻璃鋼儲罐的滲透現象怎么解決：

滲透現象的原因：

臥式玻璃鋼儲罐在設計時，首先要對使用全玻璃鋼貯罐(槽)或玻璃鋼貼面選擇。滲透率是流體分子質量及滲透途徑的函數，由于水和一些分子質量較小的液體在玻璃纖維氈污水流速較快(如水分子質量為18，相形之下分子質量為98，是水的5.4 倍)，襯里兩面的溫差是活動動力之一。降低滲透率和熱膨脹系數是進步玻璃鋼襯里穩定性能，避免貼面剝離、斷裂的重要內容。臥式玻璃鋼儲罐在制造樹脂中適度的包裝是加強穩定性是有效的措施，因為增加了包裝速度可以減少水的活動，降低滲透率，并能降低熱膨脹系數、熱穩定性和進步的襯里，容易修復，同時又可以修補的效果。

解決方法：

雖然玻璃鋼儲罐性能優越，在硬度、防腐蝕方面都不錯，但是還會因這樣那樣的原因，致使玻璃鋼罐漏水，而玻璃鋼損壞后，大多數情況下以更換為主，修復很困難，通常是用膠粘法或熱焊補法將其復原，在這里簡單介紹一下膠粘法的修補方法。

a.清洗玻璃鋼儲罐。首先先將損壞的罐體拆卸下來，將其清洗干凈晾干，做好修復的前提工作。

b.按破損部位大小裁剪適當大的玻璃纖維布，經過烘烤除臘，加熱到不冒煙為止，注意不要折疊。

c.配膠。膠液的配方有很多種，但是一般情況下，是將環氧樹脂和聚酰胺樹脂兩種樹脂按1：1的比例倒進一個闊口容器中，用棍子充分攪拌攪勻，黏稠度一般以提起棍子不拉絲為好，注意按照寧少勿多的原則，一次不要配得太多，以恰好能用完為好，其次攪拌不均勻的話，配好的膠液過一段時間就會自行固化，造成浪費。

d.涂膠。先用硬毛刷將膠液刷一層在玻璃鋼儲罐的內表面，然后再將準備好的玻璃布貼在膠面上，輕輕拍壓使其緊貼讓膠液滲透玻璃布；第一層滲透好再涂第二層膠，貼第二層玻璃布,如此循環進行，涂個幾層就可以了，注意在涂裱時不要弄得太厚。

e.固化。涂完之后找個溫度較高的地方讓其自然固化，雖然需要的時間較長，但絕對不能用明火烘烤。等其自然固化后，再打磨邊角、開孔、噴漆后，修補完成，玻璃鋼罐又恢復堅固耐用了。
